Thiết kế hệ thống bơm nước cho trạm bơm cấp nước:

Muốn thiết kế hệ thống bơm nước cho 1 trạm bơm bất kì ta cần xác định được các yếu tố sau:

• Lưu lượng yêu cầu tại đầu ra
• Đường kính ống dẫn
• Vật liệu ống dẫn
• Chiều dài ống dẫn
• Bể hút âm hay hút dương

Sau khi có được các thông tin trên ta cần tính toán công suất thủy lực để chọn máy bơm có công suất chính xác nhất.

Thiết kế hệ thống bơm nước và các sản phẩm máy bơm nước DAB thường được ứng dụng:

Ở trạm bơm cấp 1 có 2 dạng khai thác nguồn nước chính đó là khai thác nguồn nước ngầm và nguồn nước mặt

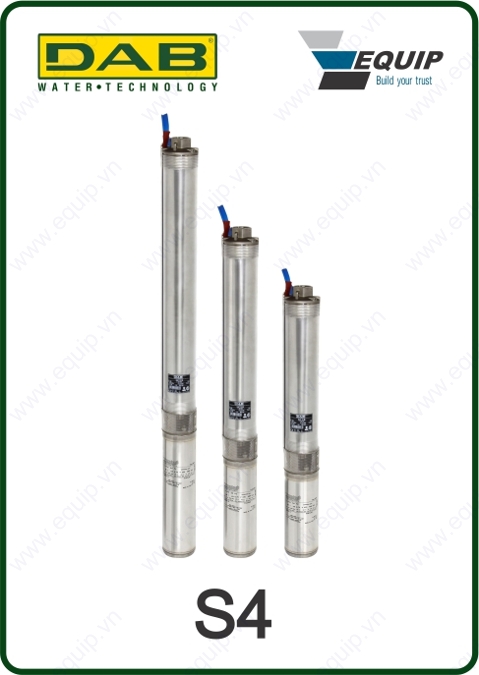

Khai thác nước ngầm là phương pháp khoan giếng sâu xuống lòng đất và sử dụng bơm chìm giếng khoan để bơm lên mặt đất, các sản phẩm bơm chìm giếng khoan DAB có công suất từ 0.5kw đến vài trăm kw, thích hợp mọi loại công trình lớn nhỏ.

Khai thác nước mặt là lấy nước từ các sông, suối, ao hồ sau đó xử lý và cấp ra mạng, với phương pháp này thì đơn giản hơn khai thác nước ngầm là phải khoan giếng, các dạng máy bơm cho phương pháp này là bơm ly tâm trục ngang, trục đứng, thông thường hệ thống được bố trí 3 bơm chạy luân phiên để phòng trường hợp 1 bơm bị hỏng hệ thống vẫn hoạt động bình thường.

Một số lưu ý khi thiết kế trạm bơm cấp nước:

Ngoài cách tính toán công suất thủy lực để chọn bơm ra thì khâu lắp đặt canh chỉnh để vận hành cũng rất quan trọng, dưới đây là 1 số lưu ý cách lắp đặt máy bơm nước:

Trước khi lắp đặt cần khảo sát vị trí đặt bơm, cỡ ỗng hút, cỡ ống đẩy, lắp đặt cẩn thận không gây ứng suất lên đầu bơm.

Khớp nối mềm được gắn ở một khoảng cách tối thiểu 1 cho đến 1.5 lần đường kính DN từ bơm phía hút cũng như phía đẩy. Điều này ngăn chặn dòng xoáy trong khớp nối mềm dẫn đến điều kiện hút tốt hơn và mất áp tối thiểu ở phía áp suất, ở tốc độ nước lớn hơn 5m/s tốt nhất là lắp đặt khớp nối mềm lớn tương ứng với cách đi ống.

Khớp nối mềm được sử dụng làm giảm độ rung của đường ống khi bơm chạy, dừng. Khớp nối mềm không được dùng để bù độ thiếu chính xác của việc đi ống, chẳng hạn như lệch tâm hoặc lệch mặt bích.

Đế giảm chấn có trọng lượng tối thiểu phải gấp 1.5 lần trọng lượng toàn máy bơm.

Để bơm tránh chạy khô do hỏng rúp bê cần lắp thêm thiết bị đầu dò mực nước trên tuyến ống hút.

Tham khảo giá trị NPSH của bơm để lắp chiều sâu ống hút cho phù hợp

Khi đưa vào hệ thống vận hành cần điều chỉnh van khóa sao cho đúng theo yêu cầu cũng như tính toán cho bơm hoạt động trong vùng làm việc hiệu suất cao.
