Cấu tạo của bơm trục đứng:

Cấu tạo của bơm trục đứng là máy bơm có động cơ được lắp theo phương thẳng đứng và guồng bơm nối tiếp với động cơ, với cấu tạo này cho phép bơm có thể lắp đặt được những chỗ chật hẹp, được sử dụng nhiều trong lĩnh vực cấp nước, các hệ thống lọc nước RO, lò hơi vv… với cấu tạo đa tầng cánh giúp áp của bơm trục đứng cao hơn các dòng bơm khác và nhiệt độ phốt chịu nhiệt lên tới 150 độ.

Cấu tạo của bơm trục đứng và cách lắp đặt:

Bơm trục đứng là dòng bơm in-line tức là đầu hút, xả của bơm cùng nằm trên 1 đường thẳng vì vậy khi lắp vô hệ thống thì cần phải xem hướng dẫn để tranh lắp ngược đầu sẽ bơm không ra nước.

Trước khi lắp đặt cần khảo sát vị trí đặt bơm, cỡ ống hút, cỡ ống đẩy, lắp đặt cẩn thận không gây ứng suất lên đầu bơm.

Khớp nối mềm được gắn ở một khoảng cách tối thiểu 1 cho đến 1.5 lần đường kính DN từ bơm phía hút cũng như phía đẩy. Điều này ngăn chặn dòng xoáy trong khớp nối mềm dẫn đến điều kiện hút tốt hơn và mất áp tối thiểu ở phía áp suất, ở tốc độ nước lớn hơn 5m/s tốt nhất là lắp đặt khớp nối mềm lớn tương ứng với cách đi ống.

Khớp nối mềm được sử dụng làm giảm độ rung của đường ống khi bơm chạy, dừng. Khớp nối mềm không được dùng để bù độ thiếu chính xác của việc đi ống, chẳng hạn như lệch tâm hoặc lệch mặt bích.

Đế giảm chấn, đế có trọng lượng tối thiểu phải gấp 1.5 lần trọng lượng toàn máy bơm.

Để bơm tránh chạy khô do hỏng rúp bê cần lắp thêm thiết bị đầu dò mực nước trên tuyến ống hút.

Tham khảo giá trị NPSH của bơm để lắp chiều sâu ống hút cho phù hợp

Khi đưa vào hệ thống vận hành cần điều chỉnh van khóa sao cho đúng theo yêu cầu cũng như tính toán cho bơm hoạt động trong vùng làm việc hiệu suất cao.

Cấu tạo của bơm trục đứng và các dòng sản phẩm DAB:

Bơm trục đứng DAB được nhập khẩu từ Ý sản xuất theo tiêu chuẩn Châu Âu nên chất lượng luôn đảm bảo, các dòng máy bơm trục đứng DAB có loại cánh nhựa và inox chịu được nhiệt độ cao được nhiều người sử dụng cho các hệ lọc RO và lò hơi ở các nhà máy sản xuất.

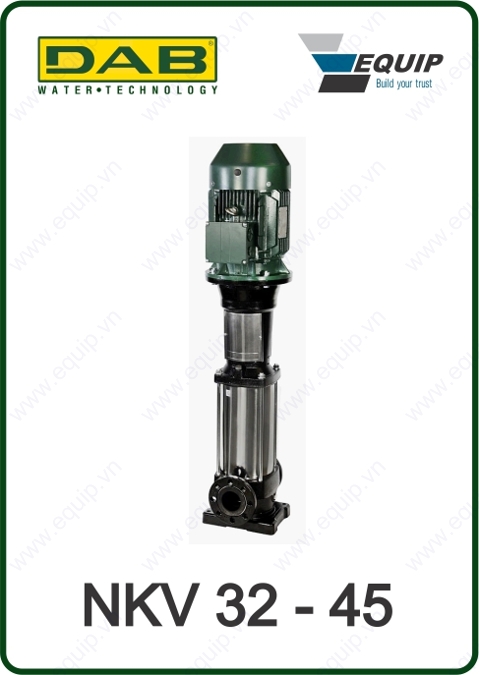

Máy bơm nước ly tâm trục đứng DAB Grundfos NKV 32-45-65-95 là bơm ly tâm đa tầng cánh.

Cánh bơm bằng inox AISI 304, bộ khuyếch tán bằng inox AISI 304 để đảm bảo độ bền, hiệu quả và hiệu suất cao. Trục bơm bằng inox AISI 431. Ổ bi kích thước lớn gắn vào động cơ hỗ trợ để đảm bảo độ bền và để loại bỏ các điều chỉnh trục. PTFE WRAS có ở vòng cổ nổi, đảm bảo hiệu suất không đổi.

Phớt cơ khí: Dùng loại chuyên dụng tháo lắp nhanh, không cần tháo động cơ, vật liệu bằng silicon/ silicon cho các động cơ từ 5,5 Kw

Đầu bơm và động cơ được kết nối bằng khớp nối vững chắc.

Động cơ cảm ứng, kín và làm mát bằng gió bên ngoài. Khung động cơ: B14 cho 4kW và B5 từ 5,5kW.
Trục với rotor gắn trên ổ bi kích thước lớn, kín, có dầu mỡ bôi trơn suốt đời để đảm bảo im lặng khi vận hành và hoạt động lâu dài.
Động cơ cần được bảo vệ với một bảo vệ quá tải phù hợp tuân thủ các quy định hiện hành

Click video để xem thêm thông tin về máy bơm nước DAB của tập đoàn Grundfos
